4 ແຜ່ນມ້ວນແຄບແຄບສູງ Reversible

ໂຮງງານມ້ວນ GRM-S 4 ແຄບແຄບທີ່ປີ້ນກັບກັນໄດ້ຈາກໂຮງງານມ້ວນ GRM ໄດ້ຖືກອອກແບບສໍາລັບຄວາມແມ່ນຍໍາຂອງມ້ວນແຖບແຄບຕ່ໍາກວ່າຄວາມກວ້າງ 140 ມມ. ມາພ້ອມກັບໂຄງສ້າງມ້ວນແບບປີ້ນກັບກັນ, PLC, ຈໍສໍາຜັດແລະລະບົບການຄວບຄຸມ servo, ໂຮງງານເຮັດໃຫ້ການມ້ວນຫຼາຍຜ່ານຂອງວັດສະດຸເສັ້ນດ່າງທີ່ມີຄວາມຖືກຕ້ອງຂອງຄວາມຫນາທີ່ດີເລີດ, ຄວາມຮາບພຽງຂອງແຖບແລະຄຸນນະພາບຂອງຂອບ. ມັນເປັນການແກ້ໄຂທີ່ເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄ່າສູງທີ່ຕ້ອງການທັງຄວາມແມ່ນຍໍາແລະຄວາມຍືດຫຍຸ່ນການຜະລິດ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

GRM ໂຮງງານ reversing ຢືນດຽວແມ່ນເຫມາະສົມສໍາລັບການມ້ວນທີ່ມີຄວາມແມ່ນຍໍາຂອງວັດສະດຸຕ່າງໆລວມທັງເຫຼັກຊິລິຄອນ, ສະແຕນເລດ, ໂລຫະປະສົມອາລູມິນຽມແລະໂລຫະປະສົມ titanium. ຮູບແບບການມ້ວນແບບປີ້ນກັບກັນໄດ້ອະນຸຍາດໃຫ້ກໍານົດເວລາຜ່ານທີ່ມີຄວາມຍືດຫຍຸ່ນຕາມຄຸນສົມບັດວັດສະດຸແລະຄວາມຫນາຂອງເປົ້າຫມາຍ.

ປະກອບດ້ວຍຮູບແບບທີ່ຫນາແຫນ້ນແລະອັດຕາສ່ວນການປະຕິບັດຄ່າໃຊ້ຈ່າຍສູງ, ໂຮງງານແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບການຜະລິດ batch ຂະຫນາດນ້ອຍເຖິງຂະຫນາດກາງ, ຄໍາຮ້ອງສະຫມັກ R & D ແລະການປຸງແຕ່ງຫຼາຍສະເປັກ.

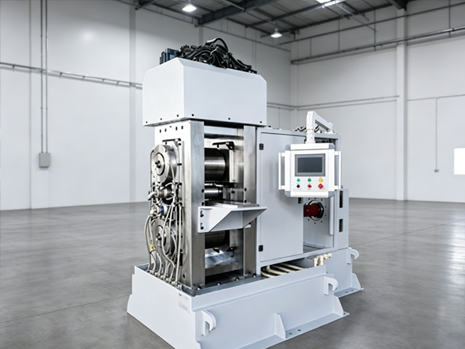

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

ວັດສະດຸທີ່ໃຊ້ໄດ້

ແຖບໂລຫະປະສົມເງິນແລະເງິນ

ແຖບໂລຫະປະສົມອາລູມິນຽມ

ແຖບແຜ່ນອາລູມິນຽມ

ແຖບສະແຕນເລດ

ແຜ່ນເຫຼັກຊິລິໂຄນ

ໂລຫະປະສົມ Titanium ແລະ titanium clad strips

ການຕັ້ງຄ່າ

ເວທີການຮັບຫນຶ່ງຢູ່ທັງສອງດ້ານຂາເຂົ້າແລະຂາອອກ

4-ສູງ reversing rolling ຫນ່ວຍບໍລິການຕົ້ນຕໍ

ຂັບເຄື່ອນເປັນເອກະລາດມ້ວນເທິງແລະຕ່ໍາສໍາລັບການມ້ວນ asynchronous

PLC + HMI + Servo ລະບົບຄວບຄຸມປະສົມປະສານ

Silver alloy and titanium strip rolling on narrow strip mill

ຂໍ້ມູນດ້ານວິຊາການ

ປະເພດຢືນ	4-High Single Stand Reversing Mill
ຄວາມຫນາຂອງວັດສະດຸປ້ອນ	0.5 – 10 ມມ
ຄວາມຫນາຂອງຜົນຜະລິດ	0.2 – 0.8 ມມ
ຄວາມກວ້າງຂອງແຖບ	100 – 140 ມມ
ຄວາມທົນທານຄວາມຫນາ	± 0.015 ມມ
Bearing lubrication	ວົງຈອນປິດການຫລໍ່ລື່ນນ້ໍາມັນອັດຕະໂນມັດ
Backup Roll ເສັ້ນຜ່າສູນກາງ	Φ300 × 200 ມມ
ເສັ້ນຜ່າສູນກາງມ້ວນເຮັດວຽກ	Φ120 × 200 ມມ
ຄວາມໄວການອອກແບບ	0 – 0.4 m/s
ກໍາລັງມ້ວນ	≥ 80 ທ

ຂໍ້ດີ

ການອອກແບບມ້ວນປີ້ນກັບກັນ

ການຄວບຄຸມຜ່ານແບບຍືດຫຍຸ່ນສໍາລັບວັດສະດຸແລະຄວາມຫນາທີ່ແຕກຕ່າງກັນ.

ການຄວບຄຸມຄວາມແມ່ນຍໍາສູງ

ໂຮງງານມ້ວນແຄບແຄບ 4 ສູງທີ່ສາມາດປີ້ນກັບກັນໄດ້ມີ servo drive ແລະລະບົບຄວບຄຸມ PLC ຢ່າງເຕັມທີ່, ບັນລຸຄວາມຖືກຕ້ອງຂອງຄວາມຫນາແຫນ້ນເຖິງ ± 0.015 ມມ.

Compact Mill Stand Design

ຮູບແບບຢືນດຽວທີ່ມີຮອຍຕີນຂະຫນາດນ້ອຍ, ທີ່ເຫມາະສົມສໍາລັບການຜະລິດ batch ຂະຫນາດນ້ອຍແລະຂະຫນາດກາງທີ່ມີຫຼາຍສະເພາະຜະລິດຕະພັນ.

ທາງເລືອກ

ລະບົບເຮັດຄວາມຮ້ອນມ້ວນແບບແມ່ເຫຼັກໄຟຟ້າ (150–250°C)

ເປີດໃຊ້ການສະຫຼັບລະຫວ່າງໂໝດມ້ວນເຢັນ ແລະ ໂໝດມ້ວນອຸ່ນ.

ໂຄງສ້າງການແປງ 4-ສູງຫາ 2-ສູງ

ສະຫງວນໄວ້ສໍາລັບການຂະຫຍາຍຂະບວນການໃນອະນາຄົດແລະຄໍາຮ້ອງສະຫມັກມ້ວນຮ້ອນ.

FAQ

Q1: ຄວາມກວ້າງຂອງແຖບສູງສຸດແມ່ນຫຍັງ?

GRM: ຄວາມກວ້າງຂອງແຖບສູງສຸດແມ່ນ 140 ມມ, ອອກແບບມາສໍາລັບຄໍາຮ້ອງສະຫມັກມ້ວນແຄບແຄບທີ່ມີຄວາມແມ່ນຍໍາ.

Q2: ໂຮງງານສາມາດປຸງແຕ່ງສະແຕນເລດແລະເຫຼັກກ້າຊິລິໂຄນໄດ້ບໍ?

GRM: ແມ່ນແລ້ວ. ໂຮງງານມ້ວນມ້ວນແຄບ 4 ສູງຂອງພວກເຮົາສາມາດປີ້ນກັບກັນໄດ້ແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບວັດສະດຸມ້ວນທີ່ມີຄວາມຫຍຸ້ງຍາກເຊັ່ນ: ສະແຕນເລດແລະເຫຼັກຊິລິຄອນ.

Q3: ໂຮງງານສາມາດເຮັດວຽກກັບສາຍ annealing ຫຼື pickling?

GRM: ແມ່ນແລ້ວ. GRM ສາມາດສະຫນອງການແກ້ໄຂປະສົມປະສານລວມທັງສາຍ annealing, ລະບົບ pickling ແລະອຸປະກອນການຈັດການ coil.

GRM ມີຄວາມຊ່ຽວຊານໃນການແກ້ໄຂມ້ວນແຄບແຄບທີ່ມີຄວາມແມ່ນຍໍາ, ສະຫນອງອຸປະກອນທີ່ມີຄວາມຖືກຕ້ອງສູງ, ຄວາມຫນ້າເຊື່ອຖືແລະປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ. ນອກເໜືອໄປຈາກໂຮງງານມ້ວນແບບຂາຕັ້ງດຽວ, ພວກເຮົາຍັງສະເໜີໃຫ້ໂຮງງານມ້ວນແບບຕັ້ງໂຕະທີ່ຫນາແຫນ້ນ, ເສັ້ນມ້ວນຕໍ່ເນື່ອງ ແລະລະບົບການປຸງແຕ່ງໂລຫະທີ່ປັບແຕ່ງເອງ.
ຕິດຕໍ່ພວກເຮົາໃນມື້ນີ້ສໍາລັບການແກ້ໄຂມ້ວນທີ່ເຫມາະສົມກັບຄວາມຕ້ອງການວັດສະດຸແລະການຜະລິດຂອງທ່ານ.
