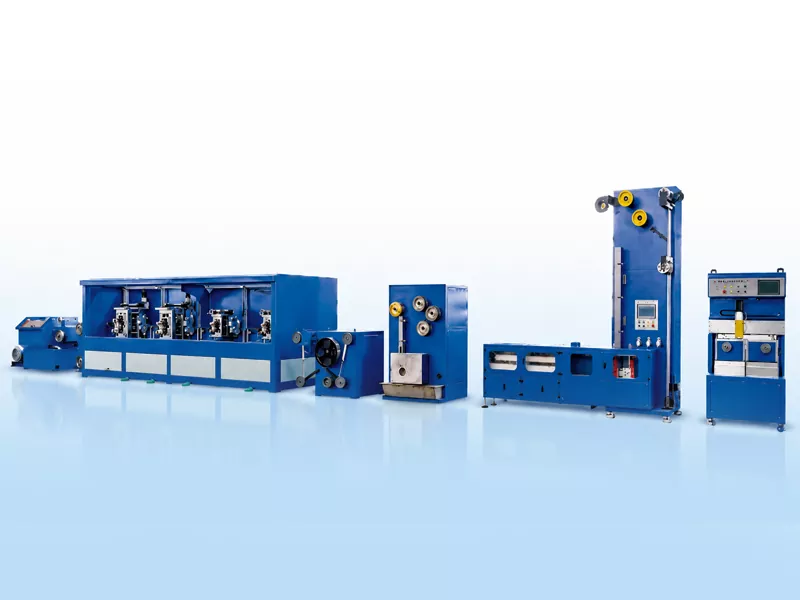

PV Busbar Ribbon ສາຍການຜະລິດ

GRM PV Busbar Ribbon Production Line ໄດ້ຖືກອອກແບບເພື່ອປະມວນຜົນສາຍຮອບທອງແດງທີ່ບໍ່ມີອົກຊີເຈນຂອງ TU1 ຢ່າງຕໍ່ເນື່ອງເຂົ້າໄປໃນສາຍໂບທີ່ເຮັດດ້ວຍກົ່ວທີ່ມີຄວາມແມ່ນຍໍາສູງ. ສາຍແມ່ນເຫມາະສົມສໍາລັບ PV interconnection ribbon, busbar ribbon, ແລະການຜະລິດ ribbon busbar ສະທ້ອນໃຫ້ເຫັນ.
ເສັ້ນສໍາເລັດຮູບປະສົມປະສານການແຕ້ມເສັ້ນ, ມ້ວນທີ່ມີຄວາມແມ່ນຍໍາ, ການຫມູນວຽນຢ່າງຕໍ່ເນື່ອງ, ການປິ່ນປົວ flux, ການເຄືອບກົ່ວຮ້ອນ, ແລະການເອົາຂຶ້ນອັດຕະໂນມັດ. ມັນຊ່ວຍໃຫ້ຜູ້ຜະລິດໂບ PV ຄວບຄຸມຄວາມຖືກຕ້ອງຂອງຄວາມກວ້າງແລະຄວາມຫນາ, ຄຸນນະພາບການເຄືອບກົ່ວ, ຄວາມຊື່ຂອງເສັ້ນດ່າງ, ແລະຄວາມສອດຄ່ອງຂອງລົມ.
ສາຍການຜະລິດ ໂບ GRM busbar ຍາວປະມານ 26 ແມັດ ແລະ ກວ້າງ 3 ແມັດ, ນ້ຳໜັກເສັ້ນທັງໝົດປະມານ 14 ໂຕນ. ຄວາມໄວໃນການອອກແບບສາມາດບັນລຸເຖິງ 150 m / min, ຂຶ້ນກັບຂະຫນາດສາຍທອງແດງ, ຂະຫນາດຂອງໂບສໍາເລັດຮູບ, ຄວາມໄວ tinning, ແລະວິທີການເອົາຂຶ້ນ. ພາຍໃຕ້ເງື່ອນໄຂການຜະລິດປົກກະຕິ, ຜົນຜະລິດປະຈໍາເດືອນສາມາດບັນລຸປະມານ 60-80 ໂຕນ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຈາກສາຍທອງແດງໄປຫາໂບ Busbar ສໍາເລັດຮູບ

ສາຍການຜະລິດ Ribbon PV Busbar ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສາຍທອງແດງເປັນວັດຖຸດິບ. ສາຍໄດ້ຖືກແຕ້ມຄັ້ງທໍາອິດກັບເສັ້ນຜ່າກາງທີ່ຕ້ອງການສໍາລັບການມ້ວນ, ແລະຫຼັງຈາກນັ້ນປະກອບເປັນໂບຮາບພຽງໂດຍຜ່ານການມ້ວນທີ່ມີຄວາມແມ່ນຍໍາຫຼາຍຢືນ. ຫຼັງຈາກມ້ວນ, ແຖບທອງແດງຈະຜ່ານການຫມູນວຽນຢ່າງຕໍ່ເນື່ອງເພື່ອປັບຄຸນສົມບັດກົນຈັກຂອງມັນ, ຕິດຕາມດ້ວຍການປິ່ນປົວ flux ແລະການເຄືອບກົ່ວຮ້ອນ. ສຸດທ້າຍ, ໂບສໍາເລັດຮູບແມ່ນບາດແຜໂດຍລະບົບອັດຕະໂນມັດເອົາຂຶ້ນໃສ່ spools ຫຼື pancake coils.

ເຄື່ອງແຕ້ມຮູບ

ສາຍທອງແດງຖືກດຶງຜ່ານເສັ້ນຜ່າສູນກາງ 2.6-3.0 ມມ, ກຽມພ້ອມສໍາລັບການມ້ວນ.

4 Roll Stand

ສາຍທອງແດງຮອບແມ່ນມ້ວນເຂົ້າໄປໃນໂບຮາບພຽງ, ມີຄວາມກວ້າງແລະຄວາມຫນາທີ່ຖືກຄວບຄຸມ.

ການຫົດຕົວ

ການເຊື່ອມວົງຈອນສັ້ນແມ່ນໃຊ້ກັບການປ້ອງກັນອາຍແກັສ inert ແລະການໄຫຼວຽນຂອງນ້ໍາເຢັນເພື່ອປັບປຸງຄຸນສົມບັດກົນຈັກຂອງໂບທອງແດງ.

ການເຄືອບກົ່ວ

ການເຄືອບກົ່ວຮ້ອນຖືກໃຊ້. ມີດອາກາດຄວບຄຸມຄວາມຫນາຂອງຊັ້ນກົ່ວ, ແລະພັດລົມເຮັດຄວາມເຢັນຊ່ວຍຮັກສາຄຸນນະພາບຂອງພື້ນຜິວ. ຄວາມຫນາຂອງເຄືອບກົ່ວດ້ານດຽວ: 0.01-0.025 ມມ.

ການປ່ຽນສາຍອັດຕະໂນມັດ

ຫນ້າທີ່ທາງເລືອກປະກອບມີ servo traversing, ການປ່ຽນແປງ spool ອັດຕະໂນມັດ, ຕັດອັດຕະໂນມັດ, ແລະ tapeting ອັດຕະໂນມັດ.

ການເອົາຄວາມຖືກຕ້ອງ

Spool winding: ສູງເຖິງ 30 kg.

Pancake coil winding: ທາງເລືອກ 1-2 kg.

R&D ແລະສິດທິບັດ

ນັບຕັ້ງແຕ່ປີ 2015, GRM ໄດ້ສືບຕໍ່ພັດທະນາອຸປະກອນການຜະລິດສໍາລັບ PV interconnection ribbon ແລະ busbar ribbon. ບໍລິສັດໄດ້ຮັບສິດທິບັດດ້ານວິຊາການຫຼາຍຢ່າງທີ່ກ່ຽວຂ້ອງກັບການມ້ວນທີ່ມີຄວາມແມ່ນຍໍາ, ການເຊື່ອມໂຍງສາຍການຜະລິດ, ແລະຂະບວນການຜະລິດໂບ PV.

ເທັກໂນໂລຢີ GRM ທີ່ໄດ້ຮັບສິດທິບັດສໍາລັບອຸປະກອນການຜະລິດ PV Ribbon

ຄຸນນະສົມບັດທີ່ສໍາຄັນ

ການຜະລິດຢ່າງຕໍ່ເນື່ອງຈາກການປ້ອນຂໍ້ມູນດ້ວຍສາຍທອງແດງໄປສູ່ການຜະລິດໂບບໂບທີ່ເຄືອບດ້ວຍກົ່ວສໍາເລັດຮູບ.
ປັບປຸງຄວາມສອດຄ່ອງຂອງມິຕິ, ຄວາມສອດຄ່ອງຂອງການເຄືອບ, ແລະຄຸນນະພາບ winding.
ການປະສານງານຄວາມເຄັ່ງຕຶງແລະການຍຶດເອົາອັດຕະໂນມັດຊ່ວຍຫຼຸດຜ່ອນການຂັດຂວາງການຜະລິດແລະການແຊກແຊງດ້ວຍມື.
ສະຫນັບສະຫນູນທັງສອງໂບ busbar ມາດຕະຖານແລະການຜະລິດໂບ busbar ສະທ້ອນໃຫ້ເຫັນສໍາລັບຄວາມຕ້ອງການວັດສະດຸໂມດູນ PV ທີ່ແຕກຕ່າງກັນ.
ໃຫ້ຜູ້ຜະລິດໂບ PV ດ້ວຍການແກ້ໄຂການຜະລິດແບບປະສົມປະສານທີ່ສຸມໃສ່ການຄວບຄຸມຂະບວນການ, ຄວາມສອດຄ່ອງຂອງຜະລິດຕະພັນ, ແລະປະສິດທິພາບການຜະລິດ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

1.ຂະຫນາດຜະລິດຕະພັນສໍາເລັດຮູບແມ່ນຫຍັງ?

ຄວາມກວ້າງສໍາເລັດຮູບ: 3-8 ມມ.

ຄວາມຫນາສໍາເລັດຮູບ: 0.2-0.4 ມມ.

2.ຊ່ວງຄວາມທົນທານ ແລະຊັບສິນກົນຈັກແມ່ນຫຍັງ?

ຄວາມທົນທານຄວາມກວ້າງ: ± 0.085 ມມ.

ຄວາມທົນທານຄວາມຫນາ: ± 0.01 ມມ.

ຄວາມແຮງ tensile: ≥260 MPa.

ຄວາມແຮງຂອງຜົນຜະລິດ: 90-130 MPa.

3.ໃຊ້ວິທີການເຄືອບກົ່ວອັນໃດ?

ເສັ້ນດັ່ງກ່າວໃຊ້ການເຄືອບກົ່ວຮ້ອນ, ມີການປົກຫຸ້ມຢ່າງເຕັມທີ່ປະມານໂບ, ລວມທັງແຄມທັງສອງດ້ານ.

4.ຄວາມກວ້າງແລະຄວາມຫນາຂອງຜະລິດຕະພັນຖືກວັດແທກແນວໃດ?

ຈຸດຢືນທີສີ່ຂອງໂຮງງານມ້ວນສີ່ຂາຕັ້ງແມ່ນມີສອງລະບົບການວັດແທກ laser, ຫນຶ່ງສໍາລັບການວັດແທກຄວາມກວ້າງແລະຫນຶ່ງສໍາລັບການວັດແທກຄວາມຫນາ. ຂໍ້ມູນການວັດແທກສາມາດສະແດງຢູ່ໃນ HMI.

5.ວັດສະດຸໃດທີ່ສາມາດປຸງແຕ່ງໄດ້?

ສາຍການຜະລິດ Ribbon PV Busbar ສ່ວນໃຫຍ່ແມ່ນຖືກອອກແບບມາສໍາລັບສາຍທອງແດງທີ່ບໍ່ມີອົກຊີ TU1. ການຕັ້ງຄ່າທີ່ກໍາຫນົດເອງສາມາດສະຫນອງໄດ້ຕາມໂລຫະປະສົມທອງແດງທີ່ແຕກຕ່າງກັນ, ຂະຫນາດຂອງຜະລິດຕະພັນ, ແລະຄວາມຕ້ອງການໂບພິເສດ.
